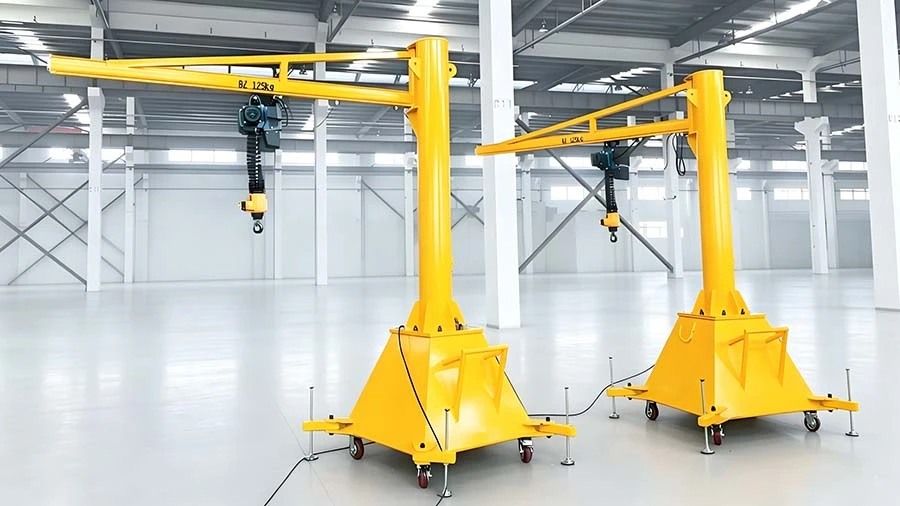

Jib crane portabel, dilengkapi alas palet dan roda kemudi yang kokoh, berfungsi sebagai solusi pengangkatan yang fleksibel untuk penanganan material di bengkel, pemeliharaan lini produksi, dan-operasi pengangkatan di lokasi. Melengkapiderek jib pilar tetapDanjib crane yang dipasang di dinding, unit bergerak ini mengisi kesenjangan operasional di seluruh fasilitas manufaktur dan pergudangan. Baik booming-lurus danderek jib artikulasikonfigurasi tersedia dalam desain seluler untuk mengakomodasi ruang kerja terbatas dan persyaratan jangkauan yang kompleks.
Pengoperasian yang stabil dan dapat diandalkan bergantung pada praktik pemasangan yang akurat. Perakitan yang salah dapat menyebabkan peralatan terjungkal, beban jatuh, dan mempercepat abrasi struktur, membahayakan-personel di lokasi, dan mengganggu alur kerja produksi. Panduan ini menetapkan langkah-langkah pemasangan standar, peraturan keselamatan wajib, dan kesalahan pemasangan umum untuk jib crane portabel yang dipasang pada roda-.
Pra-Persiapan Instalasi
Persiapan pra-instalasi yang memadai merupakan prasyarat untuk perakitan yang aman dan efisien. Tiga pemeriksaan inti harus diselesaikan sebelum membongkar komponen.
1. Persyaratan Lokasi & Lantai
Berbeda dengan yang tetapkendaraan berodaberlabuh pada pondasi, jib crane portabel memperoleh stabilitas sepenuhnya dari permukaan lantai pendukung.
- Pemasangan harus dilakukan secara eksklusif pada lantai beton yang datar dan rata dengan daya dukung-yang cukup untuk menahan kapasitas tetapan derek yang dipadukan dengan-beratnya sendiri. Tanah lunak, beton retak, dan permukaan miring sangat dilarang, karena kemiringan kecil sekalipun dapat menyebabkan perpindahan struktur akibat beban.
- Singkirkan semua penghalang dalam radius ayunan penuh boom, barikade area kerja, dan periksa jarak bebas di atas kepala. Hal ini memastikan pengait bergerak bebas di seluruh jangkauannya tanpa membentur struktur bangunan atau pipa.
2. Verifikasi Komponen & Alat
Verifikasi silang-semua komponen terhadap manifes pengiriman, termasuk palet dasar, kastor yang dilengkapi rem, kolom vertikal, rakitan boom, troli,kerekan rantai listrikataukerekan tali kawat, pengencang, dan sakelar batas. Periksa setiap komponen dari kerusakan pengiriman; penyok struktural, retakan las, atau dudukan kastor yang berubah bentuk harus dilaporkan kepada pabrikan sebelum perakitan.
Persiapkan peralatan yang diperlukan terlebih dahulu: kunci torsi yang telah dikalibrasi, waterpas, set soket standar, palu karet, dan peralatan pelindung diri lengkap termasuk topi keras, kacamata pengaman, dan sepatu bot pengaman-jari kaki baja.
3. Kualifikasi Personil
Perakitan memerlukan minimal dua personel terlatih yang ahli dalam protokol keselamatan alat pengangkat untuk menangani komponen struktur berat. Untuk model bertenaga listrik, semua pekerjaan perkabelan dan pembumian harus dilakukan oleh teknisi listrik berlisensi sesuai dengan peraturan kelistrikan setempat.
Prosedur Instalasi Langkah-demi-Langkah
Prosedur berikut berlaku untuk jib crane portabel-boom lurus dan artikulasi. Verifikasi keselamatan harus dilakukan pada akhir setiap tahap sebelum melanjutkan ke tahap berikutnya.
Langkah 1: Perakitan Sistem Pallet & Kastor Dasar
Sistem kastor merupakan fondasi stabilitas unit dan memerlukan eksekusi yang tepat.
Tempatkan palet dasar baja rata di atas tanah dan sejajarkan setiap roda dengan pelat pemasangan yang sesuai. Kencangkan setiap roda dengan-baut berkekuatan tinggi, berikan gaya pengencangan yang seragam untuk mencegah ketidaksejajaran pelat pemasangan. Putar setiap roda secara manual untuk memastikan putaran tidak terhalang, dan uji mekanisme rem untuk memverifikasi keterlibatan positif.
Setelah pemasangan roda selesai, posisikan rakitan dasar tegak dan aktifkan semua kunci rem secara bersamaan. Terapkan gaya lateral dari berbagai arah untuk memastikan perpindahan struktural nol. Rem kastor yang rusak merupakan penyebab utama insiden derek bergerak dan memerlukan validasi menyeluruh.
Langkah 2: Pemasangan Kolom Vertikal
Angkat kolom vertikal ke flensa dasar menggunakan forklift atau derek toko, dan sejajarkan lubang baut secara manual. Pasang semua baut dan ring dengan longgar untuk mempertahankan kelonggaran penyetelan agar sejajar.
Verifikasikan garis tegak lurus kolom dalam dua arah tegak lurus menggunakan waterpas. Pasang shim sesuai kebutuhan hingga deviasi vertikal terkendali dalam 1/1000 tinggi kolom. Setelah penyelarasan dipastikan, putar semua baut ke-nilai yang ditentukan pabrikan dalam pola bersilangan untuk memastikan gaya penjepitan yang seragam. Periksa kembali garis tegak lurus setelah penerapan torsi akhir.
Langkah 3: Instalasi Jib Boom
Detail pemasangan sedikit berbeda menurut konfigurasi boom:
- Model boom lurus: Pasang rakitan boom ke bantalan slewing kolom, kencangkan cincin penahan, dan putar boom secara manual melalui busur 360 derajat penuh untuk memastikan pengoperasian lancar tanpa menggerinda atau mengikat. Oleskan pelumas pada bantalan slewing sesuai spesifikasi pabrikan jika diperlukan.
- Model artikulasi: Pasang boom primer ke bantalan slewing terlebih dahulu, lalu sambungkan lengan sekunder dengan pin engsel dan klip penahan yang tersedia. Gerakkan kedua sambungan melalui berbagai gerakannya untuk memastikan pin pengunci berputar bebas dan terpasang sepenuhnya.
Langkah 4: Perakitan Troli & Kerekan
Geser rakitan troli di sepanjang rel flensa bawah jib, lalu pasang penahan ujung untuk menghindari troli tergelincir melampaui jangkauan perjalanannya. Gantungkan kerekan pada poros troli dan kunci setiap kait pengaman dengan kuat.
Untuk versi bertenaga listrik, teknisi listrik bersertifikat perlu memasang kabel daya, menyelesaikan kabel ground, dan memeriksa apakah voltase masukan sesuai dengan nilai yang tertera pada pelat nama peralatan. Mobile crane-bermutu tinggi dapat disesuaikan agar sesuai dengan spesifikasi voltase jaringan lokal, namun pemeriksaan voltase di lokasi wajib dilakukan sebelum menyalakan unit. Jalankan uji-kecepatan rendah untuk gerakan mengangkat/menurunkan alat pengangkat dan melintasi troli, untuk memverifikasi gerakan stabil dan sakelar batas yang berfungsi penuh.
Langkah 5: Pasca-Pengujian Beban Instalasi
Jib crane portabel yang baru dipasang tidak boleh digunakan secara formal sampai tiga langkah verifikasi berikut diselesaikan:
1.Uji-tanpa beban: Operasikan semua fungsi melalui rentang gerak penuhnya. Periksa apakah ada kebisingan yang tidak normal, pengikatan mekanis, dan pengencang yang longgar.
2. Uji beban statis: Angkat 125% dari kapasitas terukur, tahan beban selama 10 menit, lalu turunkan secara perlahan. Periksa alas terhadap deformasi, kolom terhadap defleksi, dan boom terhadap pembengkokan permanen. Pastikan tidak terjadi perpindahan kastor selama pengujian.
3. Tes fungsional: Operasikan semua kontrol di bawah beban terukur penuh. Validasi fungsi penghentian darurat, sakelar batas atas dan bawah, serta kinerja rem kastor untuk memastikan semua fitur keselamatan beroperasi sesuai desain.
Tempelkan label kapasitas terukur yang jelas pada posisi yang terlihat pada boom dan kolom untuk referensi operator.
Protokol Keselamatan Wajib untuk Pengoperasian Rutin
Pemasangan yang benar berfungsi sebagai dasar keselamatan; kepatuhan yang konsisten terhadap protokol pengoperasian diperlukan untuk-performa aman jangka panjang.
- Aktifkan semua rem kastor sebelum melakukan operasi pengangkatan apa pun, tanpa kecuali, berapa pun berat bebannya.
- Jangan pernah melebihi kapasitas angkat terukur. Kelebihan muatan membahayakan personel dan peralatan dan dilarang keras.
- Lakukan inspeksi pra-shift yang mencakup kekencangan baut, fungsi rem, kondisi rantai hoist, dan kinerja sakelar batas. Menyimpan catatan inspeksi tertulis untuk tujuan kepatuhan.
- Batasi akses personel dari zona ayunan beban; dilarang berdiri di bawah beban yang ditangguhkan.
- Modifikasi struktur boom, alas, atau kerekan tanpa izin dilarang. Untuk persyaratan-spesifik aplikasi, konsultasikan dengan tim teknik pabrikan untuk mendapatkan solusi pengangkatan khusus yang disetujui.
Kesalahan Instalasi Umum dan Tindakan Pencegahan
Pengoperasian yang tidak tepat berikut ini, yang dirangkum dari praktik lapangan, dapat dicegah dengan pelaksanaan yang terstandar:
1.Menghilangkan verifikasi torsi. Baut-yang dikencangkan dengan tangan cenderung kendor dalam kondisi bergetar. Kunci momen yang dikalibrasi harus selalu digunakan sesuai dengan spesifikasi pabrik.
2. Mengabaikan perataan kolom tegak lurus. Kemiringan kecil sekalipun menyebabkan distribusi beban tidak merata dan secara signifikan meningkatkan risiko terguling. Verifikasi garis tegak lurus dengan level spirit adalah langkah wajib.
3.Melakukan tes dengan kastor yang tidak terkunci. Pengujian beban dengan rem yang tidak diaktifkan memberikan hasil yang tidak akurat dan langsung menimbulkan bahaya jatuh. Rem harus dikunci sebelum semua operasi pengangkatan.
4.Pemasangan pada lantai yang tidak sesuai. Aspal, lantai kayu, dan beton retak tidak mampu menopang beban terkonsentrasi jib crane. Kapasitas beban lantai harus selalu dikonfirmasi terlebih dahulu.
5. Melewatkan pengujian beban statis. Operasi tanpa-beban tidak dapat mendeteksi defleksi struktural atau masalah integritas dasar. Uji beban statis 125% diperlukan sebelum servis reguler.
Jib Crane Portabel Kinocranes: Direkayasa untuk Keandalan Industri
Didirikan pada tahun 2008, Kinocranes Group berspesialisasi dalam produksi derek, menggabungkan penelitian dan pengembangan independen, fabrikasi,-pemasangan di lokasi, dan-dukungan purna jual, semuanya dalam satu atap. Basis manufaktur kami seluas 280 hektar memiliki tenaga kerja lebih dari 1.200 staf, lebih dari 180 di antaranya adalah insinyur profesional. Produk derek kami dikirim ke lebih dari 50 negara di seluruh dunia.
- Kami mendapatkan semua suku cadang penting dari-merek terkenal dunia seperti ABB, Siemens, SEW, dan SKF, dan setiap produk jadi memiliki sertifikat CE dan ISO yang lengkap.
- Derek portabel-berbasis kastor kami dilengkapi dengan-roda tugas berat dan rem-pengunci positif, yang dirancang untuk sering dipindahkan ke seluruh lantai produksi. Mereka berfungsi sebagai stasiun pengangkat darurat yang andal di jalur produksi otomatis untuk meminimalkan waktu henti.
- Penyesuaian penuh tersedia untuk panjang lengan, kapasitas angkat, dan catu daya, dengan opsi voltase yang kompatibel dengan standar jaringan regional secara global.
- Penyelesaian standar mencakup pengiriman gambar 24-jam, penawaran harga 48 jam, dan produksi 72 jam untuk model standar, didukung oleh layanan pemasangan di lokasi di luar negeri dan inventaris suku cadang yang tersedia.
Kesimpulan
Jib crane portabel hanya dapat dipasang dengan aman dengan-persiapan pra-pemasangan yang lengkap, perakitan langkah-demi-langkah yang terstandarisasi, dan pengujian beban yang ketat setelah pemasangan. Fasilitas yang mengikuti proses ini dan mematuhi peraturan keselamatan harian dapat memanfaatkan sepenuhnya kinerja fleksibel mobile jib crane sekaligus melindungi staf dan menjaga peralatan tetap stabil.
Bekerja dengan OEM berpengalaman membantu sepenuhnya memenuhi norma keselamatan industri, dan Anda akan menerima dukungan teknis penuh yang mencakup seluruh masa pemasangan dan servis derek. Jika Anda perlu membeli jib crane portabel atau memiliki pertanyaan lain untuk dikonsultasikan, jangan ragu untuk menghubungiKinocranekapan saja!
