Braket Dinding Jib Crane

Tie Rod Wall Mounted Jib Crane untuk Pekerjaan Pengangkatan Industri

Kino Cranes mengembangkan jib crane braket dinding sebagai peralatan pengangkat tetap-dinding hemat-yang ditargetkan untuk penanganan material pabrik di sepanjang jalur produksi, kolom bangunan, dan ruang bengkel. Didukung oleh satu tie rod yang dipasang pada struktur bangunan, jib crane ini dapat berputar hingga 200 derajat. Desain beban matinya yang ringan membantu pabrik menghemat biaya pengadaan, menjadikannya pilihan-pengangkatan yang hemat biaya untuk bengkel, gudang, dan bengkel perakitan-tugas pengangkatan kargo di lokasi.

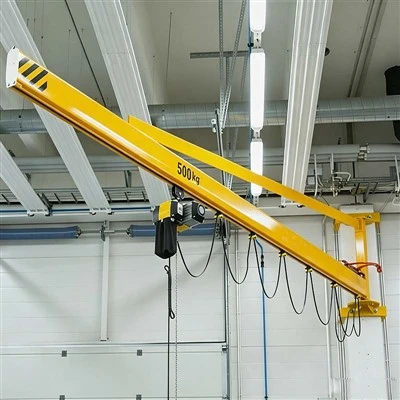

Apa itu Jib Crane Braket Dinding?

Juga disebut tie rod jib crane, mesin pengangkat tetap ini diikatkan ke dinding beton atau kolom baja struktural yang ada. Tidak seperti jib crane-yang berdiri sendiri, pemasangannya tidak memerlukan fondasi tanah yang independen. Boom horizontal mendapat dukungan stabil dari batang pengikat miring yang dipasang pada posisi dinding lebih tinggi, yang meneruskan semua beban kerja ke struktur bangunan asli untuk memperkecil tapak pemasangan dan biaya konstruksi keseluruhan.

Bagian struktural utama tercantum di bawah ini:

• Boom (balok I-/balok H-):Balok penahan beban-horizontal dilengkapi dengan kerekan dan troli berjalan. Pengguna dapat memilih baja karbon atau aluminium ringan berdasarkan kebutuhan kapasitas muatan aktual.
• Batang Pengikat:Batang tegangan tunggal dengan-ulir ujung ganda, nyaman untuk meratakan bidang dan penyesuaian horizontal boom. Ini menanggung gaya reaksi ke atas dan menjaga tingkat boom selama pengoperasian.
• Rakitan Braket Dinding:Perlengkapan baja berbentuk dipasang di dinding atau kolom melalui sambungan baut. Semua sambungan struktural mengadopsi pengaturan baut geser ganda tanpa pengelasan-posisi tegangan untuk menjamin stabilitas sambungan.
• Majelis Rotasi:Dilengkapi dengan bushing perunggu dan ring dorong perunggu-yang direndam oli untuk menghasilkan putaran manual yang mulus dan pemosisian benda kerja yang presisi.

Spesifikasi

Spesifikasi dapat disesuaikan. Hubungi tim teknik Kino Cranes untuk-konfigurasi khusus aplikasi.

Fitur dan Keunggulan Utama

 Instalasi Ekonomis

Jib crane braket dinding menghilangkan kebutuhan akan kolom yang berdiri sendiri atau fondasi{0}}yang dipasang di lantai. Dengan memindahkan beban langsung ke kolom bangunan yang ada atau dinding yang diperkuat, waktu pemasangan dan biaya teknik sipil berkurang secara signifikan.

 Kapasitas Tetapan Penuh di Hook

Desain struktural memperhitungkan bobot mati hoist dan troli (hingga 15% dari kapasitas derek) dan beban tumbukan dinamis (hingga 25% dari kapasitas). Ini berarti kapasitas terukur penuh tersedia di hook-tanpa penurunan daya.

 Pengoperasian yang Halus dan Tepat

Bobot mati boom yang rendah, dipadukan dengan-bushing perunggu yang dibuat secara presisi dan washer dorong, mengurangi hambatan rotasi. Operator dapat memposisikan muatan secara akurat dengan upaya fisik minimal, bahkan pada kapasitas maksimum.

 Keandalan Struktural

Semua perlengkapan braket dibentuk dan dibaut-tidak pernah dilas dalam keadaan tegang. Sambungan baut pada geser ganda memberikan faktor keamanan yang lebih tinggi dan memungkinkan inspeksi lapangan tanpa peralatan khusus. Perlengkapan gemuk disediakan di semua titik layanan untuk memudahkan pemeliharaan di-lokasi.

 Penyesuaian Lapangan yang Mudah

Tie rod tunggal memiliki ulir-kanan di kedua ujungnya, memungkinkan penyesuaian perataan dan penyelarasan boom menggunakan perkakas tangan standar. Penghenti troli dengan baut yang dapat digerakkan memungkinkan perubahan konfigurasi bentang tanpa pengelasan atau pemotongan.

Aplikasi

Jib crane braket dinding Kino melayani beberapa sektor industri berat seperti di bawah ini:

1. Jalur Produksi Permesinan:Pengangkatan lokal untuk peralatan mesin, stasiun perakitan dan bangku inspeksi di sepanjang sisi dinding pabrik.
2. Pengangkatan Suplemen Workshop Bay:Buat area pengangkat kosong yang tidak dapat dijangkau oleh derek perjalanan di atas kepala dan sistem pengangkat monorel.
3. Pabrik Fabrikasi Logam:Pengangkutan material di dekat meja potong, peralatan pembengkokan dan perlengkapan pengelasan di samping kolom bangunan.
4. Gudang & Halaman Logistik:Bongkar muat barang di samping dinding dermaga dan susunan kolom.
5. Bengkel Perbaikan Peralatan:Mesin pengangkat, girboks, dan suku cadang berukuran besar untuk pemeliharaan di-ruang bengkel yang berlantai sempit.

Persyaratan Instalasi

Sebelum menentukan jib crane braket dinding, pastikan kondisi berikut terpenuhi:

• Kecukupan Struktural:Dinding atau kolom pemasangan harus mampu menopang gabungan berat derek, beban tetapan maksimum, dan semua gaya dinamis. Penilaian struktural oleh insinyur yang berkualifikasi direkomendasikan.
• Izin di Atas Kepala:Ruang vertikal yang cukup harus ada di atas busur boom untuk mengakomodasi tie rod diagonal dan sambungan braket atasnya. Jarak bebas minimum tergantung pada rentang boom dan geometri tie rod.
• Pasokan Listrik (jika bermotor):Untuk konfigurasi troli berputar atau bermotor, pastikan catu daya dan kabel kontrol yang sesuai dapat dirutekan ke lokasi pemasangan.

Kino Cranes memberikan panduan pemasangan lengkap dan dukungan{0}penggunaan di lokasi melalui tim pemasangannya yang berpengalaman di luar negeri.

Mengapa Memilih Kino Crane

Dengan lebih dari 15 tahun pengalaman manufaktur derek, fasilitas produksi seluas 280-hektar, dan lebih dari 1.200 karyawan-termasuk 180+ insinyur dan teknisi-Kino Cranes menghadirkan jib crane braket dinding yang memenuhi standar kualitas internasional.

• Bersertifikat CE/ISO– Semua produk memiliki sertifikasi CE dan ISO. Komponen penting bersumber dari merek yang diakui secara global termasuk ABB, SEW, Siemens, SKF, dan NSK.
• Rekayasa Kustom– Panjang boom, kapasitas, material boom, dan motorisasi dapat disesuaikan dengan-persyaratan spesifik lokasi. Layanan OEM dan ODM tersedia.
• Jangkauan Global– Derek dijual ke 50+ negara dengan 4 kantor di luar negeri yang menyediakan dukungan lokal.
• Layanan Akhir-ke-Akhir– Mulai dari desain dan manufaktur hingga pengiriman, pemasangan, pengujian, dan pemeliharaan{0}penjualan.

Pertanyaan yang Sering Diajukan

Q: Perbedaan antara jib crane braket dinding dan jib crane kantilever dinding?

Jib crane braket dinding menggunakan batang pengikat miring untuk penyangga boom atas dan mengubah beban vertikal menjadi gaya tegangan batang. Tipe kantilever membatalkan struktur batang pengikat; boomnya hanya mengandalkan braket dinding yang memikul beban vertikal ditambah momen lentur secara serempak. Jib crane braket dinding mewujudkan bentang yang lebih panjang dan bobot boom yang lebih ringan namun memerlukan ruang overhead yang disediakan untuk pemasangan tie rod.

Q: Berapa kapasitas standar dan rentang jib crane braket dinding yang disediakan oleh Kino crane?

Kisaran beban standar: 250 kg ~5 ton, rentang boom maksimum mencapai 9m. Desain khusus non-standar tersedia berdasarkan permintaan klien setelah audit kelayakan struktural.

T: Dapatkah pengguna melengkapi sistem penggerak listrik pada jib crane braket dinding?

Ya. Rotasi manual adalah konfigurasi standar; slewing bertenaga dan troli motor merupakan peningkatan opsional. Penyiapan listrik direkomendasikan untuk-operasi frekuensi tinggi atau beban di atas 2 ton untuk mengurangi kelelahan operator.

T: Jenis dinding/kolom apa yang cocok untuk pemasangan derek?

Basis pemasangan harus berupa dinding beton bertulang yang memenuhi syarat, kolom baja atau kolom beton yang mampu memikul beban gabungan statis dan dinamis. Tim teknik kami dapat menyelesaikan uji struktural dan memberikan saran pemasangan yang ditargetkan berdasarkan gambar bangunan Anda.

Q: Berapa banyak ruang ruang kepala yang dibutuhkan untuk pemasangan tie rod?

Tie rod direntangkan secara diagonal dari ujung boom ke titik pemasangan dinding yang lebih tinggi. Biasanya jarak bebas 1,5~3m di atas permukaan atas boom, ketinggian pastinya bergantung pada rentang boom dan sudut pemasangan batang. Kami menyediakan gambar dimensi terperinci selama periode penawaran untuk pra-verifikasi pelanggan.

T: Dikirim sebagai mesin utuh atau bagian terpisah?

Jib crane braket dinding dikemas ke dalam komponen terpisah modular untuk memotong biaya transportasi; semua perakitan lapangan menggunakan sambungan baut tanpa pengelasan lapangan. Tim teknik kami dapat dikirim untuk-perakitan, penyelarasan, dan pengujian akhir di lokasi.

T: Konten pemeliharaan rutin?

Servis harian mencakup pelumasan berkala untuk bushing rotasi dan washer dorong melalui fitting gemuk yang telah ditentukan sebelumnya, pemeriksaan visual rutin untuk kekencangan baut, dan uji tegangan tie rod. Manual pemeliharaan terperinci akan dikirimkan bersama dengan setiap derek yang telah selesai.

T: Tersedia-layanan purna jual di luar Singapura?

Kami telah mengirimkan derek ke lebih dari 50 negara dan menjalankan empat kantor di luar negeri. Tersedia layanan-instalasi, commissioning, dan pemeliharaan global di lokasi, hubungi kami untuk mengonfirmasi dukungan layanan lokal.

Permintaan Penawaran

Kino Cranes memproduksi jib crane braket dinding dengan kapasitas hingga 5 ton dan bentang hingga 9 meter. Konfigurasi khusus untuk kondisi struktural tertentu, persyaratan lingkungan, atau standar industri tersedia berdasarkan permintaan.

Untuk mendiskusikan lamaran Anda atau meminta proposal terperinci, hubungi tim teknik kami melalui halaman kontak kami atau kirim email langsung kepada kami.
